Приточная установка Breezart 1000 Lux RP SB

Описание 1000 Lux RP SB

• Презентация и сравнение вентустановок 900 Lux RE и 1000 Lux RP VB

Подпотолочная приточно-вытяжная установка оснащается противоточным рекуператором, обеспечивающим стабильную работу при температуре наружного воздуха до –35°C. Эта модель уже в базовой комплектации имеет все, что необходимо для полноценной работы:

• Встроенную систему автоматики JetLogic с датчиками.
• Цветной сенсорный пульт с Wi-Fi.
• Вентиляторы серии EC с настраиваемым дисбалансом притока и вытяжки.
• Воздушные клапаны с электроприводом.
• Электрический нагреватель.
• Воздушные фильтры 490-250-48 "EU4-1000 Aqua" (опционально "M5-1000 Aqua").
• Звукоизолированный корпус с полимерным покрытием.



Функции автоматики

• Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
• Система защиты от замерзания и система разморозки рекуператора.
• Регулировка скорости вентилятора, 10 ступеней.
• Возможность управления различными увлажнителями воздуха с пульта вентустановки.
• Контроль загрязненности воздушного фильтра (цифровой датчик давления).
• Восемь недельных сценариев, часы реального времени.
• Возможность создания VAV-системы (требуется модуль JL208DP).
• Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
• Управление через веб-интерфейс с компьютера или смартфона / планшета.



Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

• Управление температурой, скоростью и влажностью (при наличии увлажнителя).
• Просмотр показаний датчиков.
• Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
• Уведомления по e-mail при неисправности вентустановки.
• Настройка и запуск сценариев.
• Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
• Учет потребляемой электроэнергии (для электронагревателя).
• Управление расходом воздуха в VAV зонах (для VAV систем).

Вы можете перейти в веб-интерфейс или посмотреть его презентацию.

Тест-драйв веб-интерфейса

Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на этой виртуальной системе ►

•

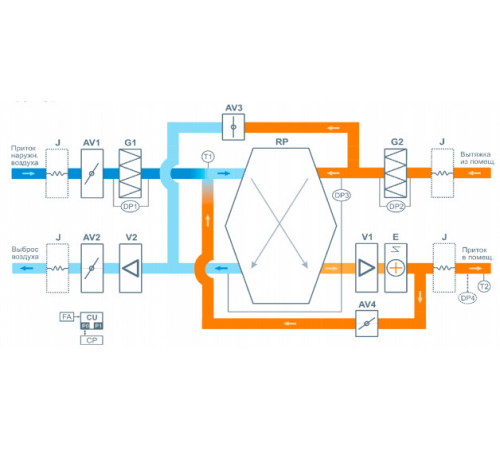

Структурная схема

Совместимые опции

HEP – Управление увлажнителем с электрическим пред- и постнагревателем

WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)

CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)

PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование

TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)

ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam

JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Вентиляционная характеристика

Учет загрязненности фильтров:

• расчет при чистых фильтрах
• расчет при 50% загрязнении фильтров
• расчет при 100% загрязнении фильтров

Выбор используемых фильтров:

• расчет без учета доп. фильтров
• расчет с учетом доп. фильтра F7
• расчет с учетом доп. фильтра F9
• расчет с учетом доп. фильтров F7 + F9

Габаритные и присоединительные размеры
