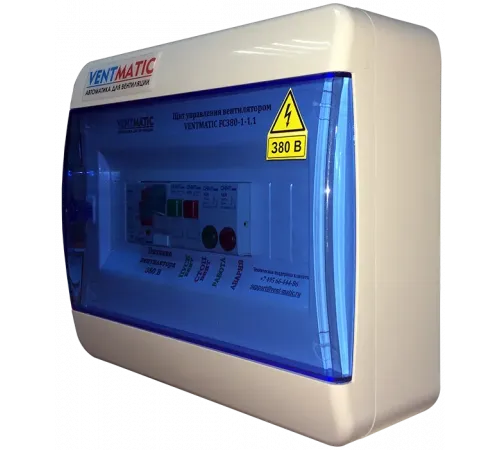

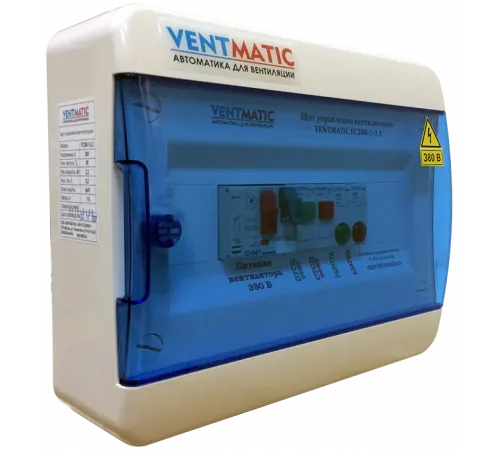

Описание щита управления вентилятором VENTMATIC FC380-1. IP4, 3 ФАЗЫ от производителя
Щиты управления VENTMATIC FC380-1 применяются для управления вентилятором с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FC380-1 состоит из 7-ми модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:
- Прямой пуск вентилятора непосредственно со шкафа управления;
- Защита двигателя вентилятора по высокому току;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-1
№ | Наименование | Мощность двигателя, кВт | Линейный ток, А | Защита по току | Размеры (ШхВхГ) | Класс защиты |
1 | FC380-1-0.25 | 0.18-0.25 | 0.6-0.8 | NS 2-25 0.63-1A | 288x240x103 | IP41 |
2 | FC380-1-0.37 | 0.37 | 1.2 | NS 2-25 1-1.6A | 288x240x103 | IP41 |
3 | FC380-1-0.75 | 0.55-0.75 | 1.4-2.0 | NS 2-25 1.6-2.5A | 288x240x103 | IP41 |
4 | FC380-1-1.1 | 1.1 | 2.7 | NS 2-25 2.5-4A | 288x240x103 | IP41 |
5 | FC380-1-2.2 | 1.5-2.2 | 3.6-5.2 | NS 2-25 4-6.3A | 288x240x103 | IP41 |
6 | FC380-1-3.0 | 3.0 | 7.3 | NS 2-25 6-10A | 288x240x103 | IP41 |
7 | FC380-1-5.5 | 4-5.5 | 8.9-11.3 | NS 2-25 9-14A | 288x240x103 | IP41 |
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- для электродвигателей, не оборудованных термоконтактами;
ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:
- Прямой пуск вентилятора непосредственно со щита управления;
- Управление воздушной заслонкой;
- Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01
ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:
- Индикаторы РАБОТА и АВАРИЯ
- Аварийное отключение по сигналу АПС;
- Защита двигателя вентилятора от перегрузки по току, а так же КЗ;
- Пластиковый корпус, класс защиты IP41
СТРУКТУРНАЯ СХЕМА:
Приточный вентилятор Вытяжной вентилятор
