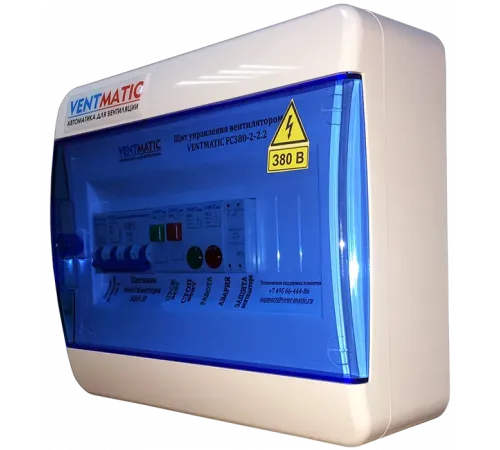

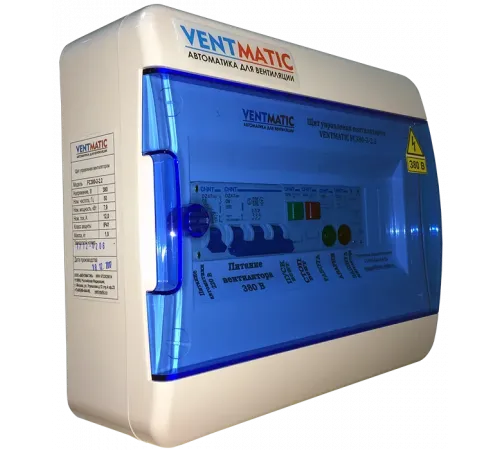

ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FC380-2. IP41. ПРЯМОЙ ПУСК. 380В 3 ФАЗЫ

Описание щита управления вентилятором VENTMATIC FC380-2. IP4, 3 ФАЗЫ от производителя

Щиты управления VENTMATIC FC380-2 применяются для управления вентилятором с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты.  Основными функциями идентицикации щита управления VENTMATIC FC380-2 являются:

• Прямой пуск вентилятора непосредственно со щита управления;
• Защита двигателя вентилятора, оснащенного термоконтактами (биметаллическими, термисторными, позисторными), по перегреву;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-2

* возможен вариант исполнения в оболочке IP65. ПО ЗАПРОСУ!!!

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

• для асинхронных трехфазных электродвигателей, оснащенных термоконтактами;

ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:

• Прямой пуск вентилятора непосредственно со щита управления;
• Управление воздушной заслонкой;
• Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01

ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:

• Индикаторы РАБОТА и АВАРИЯ
• Аварийное отключение по сигналу АПС;

• Встроенное реле термисторной защиты;
• Защита двигателя вентилятора оснащенного термоконтактами (биметаллическими, термисторными, позисторными) по перегреву, а так же КЗ;

• Пластиковый корпус, класс защиты  IP41

СТРУКТУРНАЯ СХЕМА:

Приточный вентилятор                                  Вытяжной вентилятор

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:

М1 - электродвигатель вентилятора 380В;

М2 - электропривод воздушного клапана (230В, пруж/возвр);

ТKB - биметаллические термоконтакты электродвигателя вентилятора (NC);

TKT - термисторные (позисторные) термоконтакты электродвигателя вентилятора;

DPU-01 – дистанционный пульт управления;

FS1 - контакт пожарной сигнализации (NO);

При отсутствии подключения DPU-01 между клеммами 9 и 10 должна стоять перемычка.

ГАБАРИТНЫЕ РАЗМЕРЫ:

КОМПЛЕКТ ПОСТАВКИ
