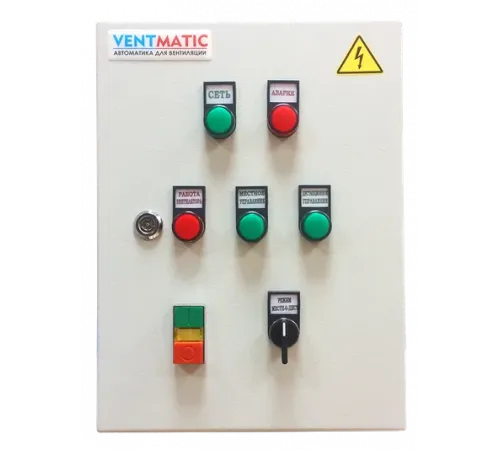

Описание щита управления вентилятором дымоудаления VENTMATIC FCDU380-1-M IP31 от производителя
Щиты управления VENTMATIC FCDU380-1-М применяются для управления вентиляторами противодымной вентиляции с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FCDU380-1-M состоит из 5-ти модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:
ВНИМАНИЕ!!! ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FCDU380-1 СЕРТИФИЦИРУЕТСЯ НЕ КАК ПРИБОР ПОЖАРНЫЙ, А КАК НИЗКОВОЛЬТНЫЙ НКУ!!!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FCDU380-1-М IP31
№ | Наименование | Мощность двигателя, кВт | Линейный ток, А | Защита по току | Размеры (ШхВхГ) | Класс защиты |
1 | FCDU380-1-2.2-M | 0.18-2.2 | 16 | DZ47 D10 | 300x400x210 | IP31 |
2 | FCDU380-1-4.0-M | 3.0-4.0 | 20 | DZ47 D16 | 300x400x210 | IP31 |
3 | FCDU380-1-7.5-M | 5.5-7.5 | 25 | DZ47 D20 | 300x400x210 | IP31 |
4 | FCDU380-1-11.0-M | 11.0 | 50 | DZ47 D40 | 300x400x210 | IP31 |
5 | FCDU380-1-15.0-M | 15.0 | 63 | DZ47 D50 | 300x400x210 | IP31 |
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- для любых асинхронных трехфазных электродвигателей;
ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:
- ПУСК/СТОП вентилятора ДУ непосредственно со щита управления в режиме МЕСТНОЕ УПРАВЛЕНИЕ;
- Автоматическое управление вентилятором ДУ от сигнала прибора АПС;
- Выдача сигналов (сухие контакты NC или NO) на прибор АПС:
- - В РАБОТЕ
- - АВАРИЯ
- - МЕСТНОЕ УПРАВЛЕНИЕ
- - ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:
- Индикаторы СЕТЬ, РАБОТА, АВАРИЯ, МЕСТНОЕ УПРАВЛЕНИЕ, ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
- Режимы МЕСТНЫЙ / 0 / ДИСТАНЦИОННЫЙ;
- Автоматический выключатель защиты двигателя вентилятора с характеристикой "D";
- Выдача сигнала "АВАРИЯ" на прибор системы АПС в любом режиме работы;
- Металлический корпус, класс защиты IP31
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
М1 – электродвигатель вентилятора, питание 380 В.;
TK1 – термоконтакт вентилятора (NC). При отсутствии у электродвигателя термоконтактов между клеммами 10 и 11 должна стоять перемычка;
FS1 – сигнал на запуск через «Сухой» контакт от АПС в режиме АВТО (NC);
SK1 – «сухой» контакт состояния В РАБОТЕ (NO/NC);
SK2 – «сухой» контакт состояния АВАРИЯ (NO/NC).
SK3 – «сухой» контакт состояния РЕЖИМ МЕСТНЫЙ (NO/NC);
SK4 – «сухой» контакт состояния РЕЖИМ ДИСТ (NO/NC);
ГАБАРИТНЫЕ РАЗМЕРЫ:
КОМПЛЕКТ ПОСТАВКИ
| 1. | Щит управления VENTMATIC FCDU380-1-М IP31 | шт. | 1 |
| 2. | Паспорт изделия | шт. | 1 |
| 3. | Упаковочная коробка | шт. | 1 |
