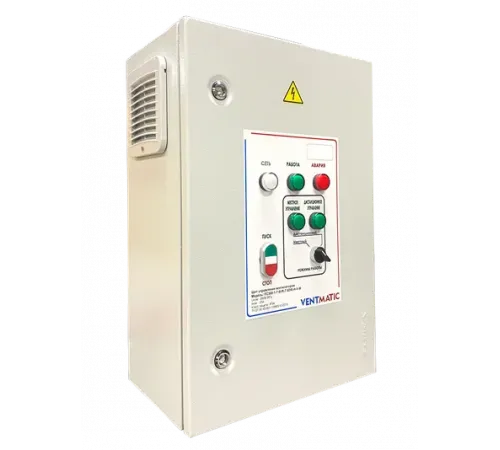

Описание щита управления вентилятором VENTMATIC FC380-1-VR-V-M со встроенным преобразователем частоты, 3 фазы, 380в от производителя
Щиты управления VENTMATIC FC380-1VR-М применяются для управления вентилятором с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FC380-1VR состоит из 6-ти модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:
• Пуск вентилятора со шкафа управления и дистанционно или автоматически;
• Управление плавным пуском и скоростью вентилятора;
• Управление воздушной заслонкой на 220В;
• Защита двигателя вентилятора при помощи ПЧ;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-1VR-М IP66
| № | Наименование | Мощность двигателя, кВт | Линейный ток, А | Защита вентилятора | Размеры (ШхВхГ) | Класс защиты |
|---|---|---|---|---|---|---|
| 1 | FC380-1-2.2VR-0,75DRi-V-М | 0.75 | 6.0 | ПЧ | 600x400x210 | IP66 |
| 2 | FC380-1-2.2VR-1.5DRi-V-М | 1.5 | 6.0 | ПЧ | 600x400x210 | IP66 |
| 3 | FC380-1-2.2VR-2.2DRi-V-М | 2.2 | 6.0 | ПЧ | 600x400x210 | IP66 |
| 4 | FC380-1-4.0VR-4.0DRi-V-М | 4.0 | 10.0 | ПЧ | 600x400x210 | IP66 |
| 5 | FC380-1-7.5VR-5.5DRi-V-М | 5.5 | 16.0 | ПЧ | 600x400x210 | IP66 |
| 6 | FC380-1-7.5VR-7.5DRi-V-М | 7.5 | 16.0 | ПЧ | 600x600x210 | IP66 |
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
для любых асинхронных трехфазных электродвигателей;
ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:
Пуск ПЧ вентилятора непосредственно со щита управления;
Управление плавным пуском и скоростью вентилятора на встроенном ПЧ;
Управление приводом воздушной заслонки 220В с пружинным возвратом и реверсивным (откр/закр);
Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01;
Автоматическое управление вентилятором от внешнего сигнала (например шкафа управления ПУ).
ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:
Индикаторы СЕТЬ, РАБОТА, АВАРИЯ
Режимы МЕСТНЫЙ/ДИСТАНЦИОННЫЙ;
Аварийное отключение по сигналу АПС;
Защита двигателя вентилятора на встроенном ПЧ;
Встроенная вентиляция шкафа 69-260 м3/ч
Металлический корпус, класс защиты IP66
СТРУКТУРНАЯ СХЕМА:
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
ГАБАРИТНЫЕ РАЗМЕРЫ: 600х400х210 мм
КОМПЛЕКТ ПОСТАВКИ
| 1 | Щит управления VENTMATIC FC380-1-VR-V-М IP66 | 1 шт. |
| 2 | Паспорт изделия | 1 шт. |
| 3 | Упаковочная коробка | 1 шт. |
